Ventilatieunit type Micra 100 E1 ERV WiFi

• Energiezuinige en efficiënte luchtbehandelingsunit.
• Ventileren - Luchtzuivering - Energie terugwinning - Vocht terugwinning - Elektrische naverwarmer.
• Slechts 2 kleine gaten door de muur.
• Energie terugwinning tot 98%
• Vocht terugwinning; de relatieve vochtigheid [Rv] blijft op pijl.
• Modellen met een elektrische voorverwarmer of naverwarmer zijn beschikbaar voor koude klimaatomstandigheden.
• Modificatie met een enthalpiewarmtewisselaar beschikbaar voor vochtige en warme klimaatomstandigheden.
• EC-motoren met laag energieverbruik.
• Zuivering van de toevoerlucht door twee geïntegreerde G4- en F8-filters. Optioneel H13, F8 Carbon.
• Stille werking.
• Uitbreidbaar met een luchtafvoerkanaal voor luchtafvoer uit de badkamer.
• Makkelijke installatie.
• Compacte maatvoering.
• Modern ontwerp.
• Bediening via Android / IOS mobiele applicatie.

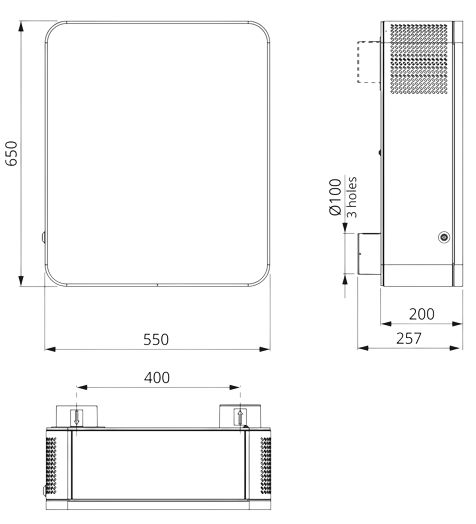

Afmetingen

Grafieken

De Unit - Het fraai vormgegeven acryl frontpaneel geeft eenvoudig toegang voor filteronderhoud en is voorzien van een slot voor extra veiligheid. De unit is voorzien van een polymeer gecoate metalen behuizing welke middels een 10mm cellulair synthetisch rubber thermisch en akoestisch is geisoleerd.

De unit heeft twee aansluitingen van ø 100 mm voor de toevoer van verse lucht en de afvoer van vervuilde lucht naar buiten. De derde ø 100 mm aansluiting (inbegrepen in de leveringsset) kan extra op het toestel worden gemonteerd om het afvoerkanaal van bijvoorbeeld de badkamer aan te sluiten.

Ventilatoren - De units zijn voorzien van efficiënte elektronisch gecommuteerde (ЕС) motoren met een externe rotor en waaiers met voorovergebogen schoepen. Het rendement van deze motoren behalen een rendement tot maar liefst 90% !!

Afsluitkleppen - De unit is uitgerust met luchttoevoer- en afvoerluchtkleppen die automatisch worden gesloten als de unit is uitgeschakeld. Dit om tocht te voorkomen.

Luchtfilters - De afvoerlucht wordt gezuiverd middels G4 klasse paneelfilter, de luchttoevoer wordt gezuiverd middels een F8 paneelfilter. Om aan nog strengere eisen te voldoen kan het F8 klasse luchttoevoerfilter worden vervangen door een H13- of F8-koolstoffilter (afzonderlijk te bestellen). H13-filters worden veelal gebruikt in omgevingen waar de luchtkwaliteit van groot belang is, zoals cleanrooms, ziekenhuizen en laboratoria of voor mensen met allergieën of ademhalingsproblemen. Koolfilters worden gebruikt om geuren af te vangen.

Vorstbeveiliging warmtewisselaar - De unit is voorzien van een vorstbeveiliging ter voorkoming van het invriezen van de warmtewisselaar. Bij een te lage afvoerlucht uittrede temperatuur (na de warmtewiselaar) dreigt er vorstgevaar en wordt de luchttoevoer vetilator tijdelijk uitgeschakeld. Als de luchtafvoer temperatuur is gestegen wordt de luchttoevoer weer ingeschakeld.

Voorverwarmer - De Micra 100 E WiFi en Micra 100 E2 WiFi units zijn uitgerust met een elektrische voorverwarmer voor vorstbeveiliging van de warmtewisselaar.

Naverwarmer - De Micra 100 E1 WiFi en Micra 100 E2 WiFi-units zijn voorzien van een elektrische naverwarmer om de temperatuur van de toevoerlucht indien nodig te verhogen.

Vorstbeveiliging condenswaterafvoer (optioneel) - Indien het toestel in een koud klimaat wordt gebruikt raden wij aan om een verwarmer als vorstbeveiliging te installeren in het afvoer luchtkanaal en kap. Dit ter voorkoming van ijsvorming. (afzonderlijk te bestellen)

Warmtewisselaar - De Micra 100 WiFi units zijn voorzien van een tegenstroomwarmtewisselaar met een polystyreen kern. In het koude seizoen wordt de warmte van de afgevoerde lucht overgedragen aan de inlaatluchtstroom, waardoor warmteverliezen door ventilatie worden verminderd. Dit kan echter leiden tot de vorming van condensaat welke wordt opgevangen in een speciale opvangbak en via het luchtafvoerkanaal naar buiten wordt afgevoerd. In het warme seizoen wordt de warmte van de omgevingslucht overgedragen aan de afvoerlucht. Dit zorgt voor een aanzienlijke verlaging van de temperatuur van de toevoerlucht, wat op zijn beurt de belasting van de airconditioning vermindert.

Tegenstroom warmtewisselaar

Warmtewisselaar met vocht terugwinning - De Micra 100 ERV WiFi units zijn uitgerust met een tegenstroomwarmtewisselaar met een enthalpiemembraan. In de winter wordt de warmte en het vocht van de afgevoerde lucht overgedragen aan de toevoerluchtstroom door het enthalpiemembraan waardoor warmte- en vochtverliezen tot een minimum worden beperkt.

In de zomer wordt de warmte en vochtigheid van de omgevingslucht via het enthalpiemembraan in de afvoerluchtstroom overgedragen. Dit zorgt voor een aanzienlijke verlaging van de temperatuur en luchtvochtigheid van de toevoerlucht, wat de bedrijfsbelasting van de airconditioners vermindert.

Bediening - Er zijn verschillende mogelijkheden om de unit te bedienen. Bedienen over WIFI middels een gratis APP, de standaard meegeleverde afstandsbediening en op het frontpaneel van de unit.

Tegenstroomwarmtewisselaar met een enthalpiemembraan

Geluid gegevens gemeten op 3 meter afstand

• 30 m3/h 13 dB(A)
• 44 m3/h 20 dB(A)
• 60 m3/h 27 dB(A)
• 75 m3/h 33 dB(A)
• 100 m3/h 39 dB(A)

Bediening - Er zijn verschillende mogelijkheden om de unit te bedienen. Bedienen over WIFI middels een gratis APP, de standaard meegeleverde afstandsbediening en op het frontpaneel van de unit.

Afstandbediening

1. Toestel aan/uit zetten
2. Snelheid selectie
3. OPTIE. Verhoging instelpunt temperatuur naverwarmer (voor modellen uitgerust met een naverwarmer)
4. OPTIE. Naverwarmer in-/uitschakelen (voor modellen met een naverwarmer)
5. Instelpunt temperatuur naverwarmer verlagen (voor modellen uitgerust met een naverwarmer)
6. Timer aan/uit
7. Tijdschema werking aan/uit

Frontpaneel bediening

1. Toestel aan/uit zetten
2. Snelheid selectie
3. Tijdschema werking aan/uit
4. WiFi indicatie
5. Vuil filter indicatie
6. Alarm indicatie

Smartphone of tablet bediening

• Snelheid omschakeling
• Indicatie filtervervanging
• Alarm indicatie
• Snelheidsinstelling
• Timer
• Tijdschema

Op aanvraag zijn de volgende opties verkrijgbaar.

1. MK Micra 100 white montage set, bestaande uit 2 kunststof luchtkanalen Ø 100 mm L= 500 mm. Buitenluchtaanzuig- uitblaas combi kap, kleur wit. Montage sjabloon.
2. MK Micra 100 chrome montage set, bestaande uit 2 kunststof luchtkanalen Ø 100 mm L= 500 mm. Roestvaststalen [rvs] buitenluchtaanzuig- uitblaas combi kapkap. Montage sjabloon.
3. NB Micra 100 white, buitenluchtaanzuig- uitblaas combi kap, kleur wit. Montage sjabloon.
4. NB Micra 100 chrome, roestvrijstalen [rvs] buitenluchtaanzuig- uitblaas combi kap. Montage sjabloon.
5. NE Micra 100, verwarming ter voorkoming van bevriezing van condensaat in de afvoerleiding en de kap.
6. G4 filter type SF 193x158x18 G4 PPI
7. F8 filter type SF 193x158x47 F8
8.  F8 koolfilter type SF 193x158x47 F8 C
9. H13 HEPA filter type SF 193x158x47 H13
10. HR-S luchtvochtigheid [Rv] sensor
11. CO2 sensor type CO2-2
