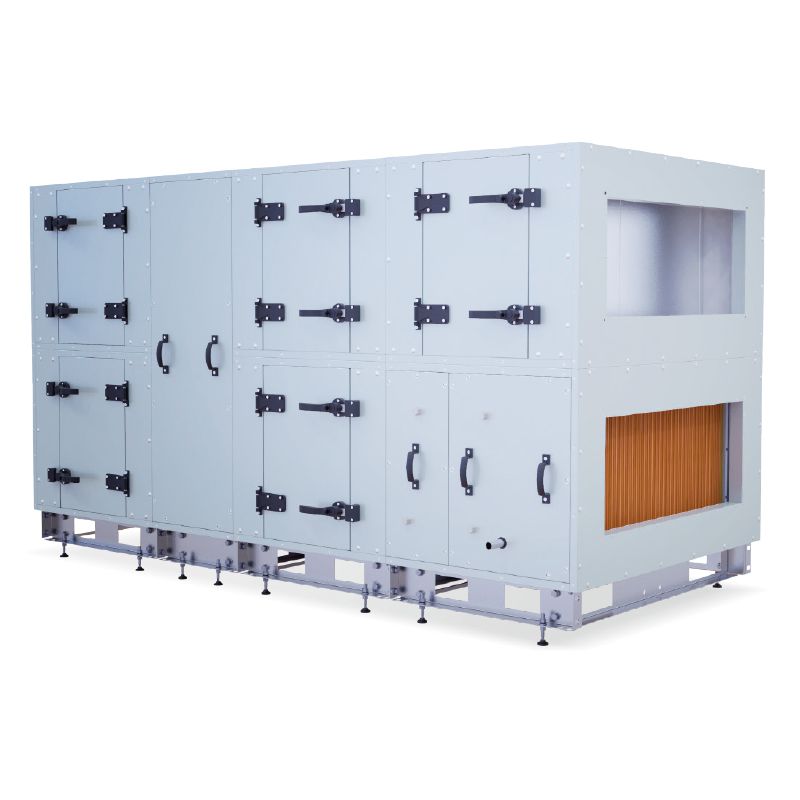

Ventilatie unit type HR WTW-AVS.

NIEUW. Air-Transfer nieuwe generatie compacte WTW units type AVS

• Standaard range met rotorwiel of tegenstroom wisselaar tot 20.000 m3/h.
• Opgedeeld in secties voor eenvoudige installatie en transport. Optioneel kan ook een sectie met warmteterugwinning worden opgedeeld.
• Compacte afmetingen.
• Verbeterde thermische prestaties door het gebruik van PVC profielen in de 50mm geïsoleerde panelen. Koude-bruggen worden vermeden.

Eigenschappen volgens EN 1886;

• Thermische isolatie Panelen, Klasse T2 (0,5
• Koudebrug factor, Klasse TB2 (0,60
• Mechanische stabiliteit, Klasse D1 (4 mm/m)
• Minimaliseren van luchtlekkage, Klasse L2 (0,44 dm3/s m2)
• Standaard materiaal omkasting (binnen en buiten):

Materialen omkasting

• Zink-aluminium coating.
• Optioneel materiaal omkasting of gegalvaniseerd staal met polymeer coating (hoge corrosie weerstand).

Prijs op aanvraag.

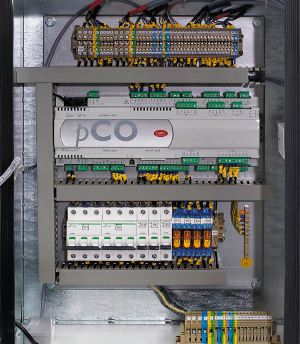

Besturing

De onderstaande componenten worden aangesloten en vanuit de fabriek getest.

• Servomotoren en contacten naar de klemmenkast.
• Drukschakelaars in filtersecties en het maken van de juiste instellingen.
• Vorstbeveiliging thermostaten in de water warmtewisselaar(s) sectie.
• VFD in de roterende warmtewisselaar sectie.
• Bypassklep actuators in de tegenstroom warmtewisselaar sectie.
• Elektrische contacten in de elektrische verwarmingssecties.
• Elektrische contacten in de ventilatorsecties.
• Installatie en afstelling van alle temperatuur- en vochtigheidssensoren in de unit.
• Alle elektrische contacten worden naar de besturingskast geleid, die in een van de secties is gemonteerd.
• Alle kasten worden geleverd volgens het plug and play principe. Er worden verbindingen en verbindingsdozen tussen de secties geïnstalleerd.

Het AVS besturingssysteem kan eenvoudig worden geïntegreerd in gebouwbeheersystemen (SCADA, BMS, «smart house»). Alle informatie die door een PLC wordt verwerkt, is gemakkelijk toegankelijk via standaard communicatieprotocollen:

• MODBUS-TCP
• LON WERKT

Elk ander protocol kan worden gebruikt, afhankelijk van de keuze van de klant en de projectvereisten.

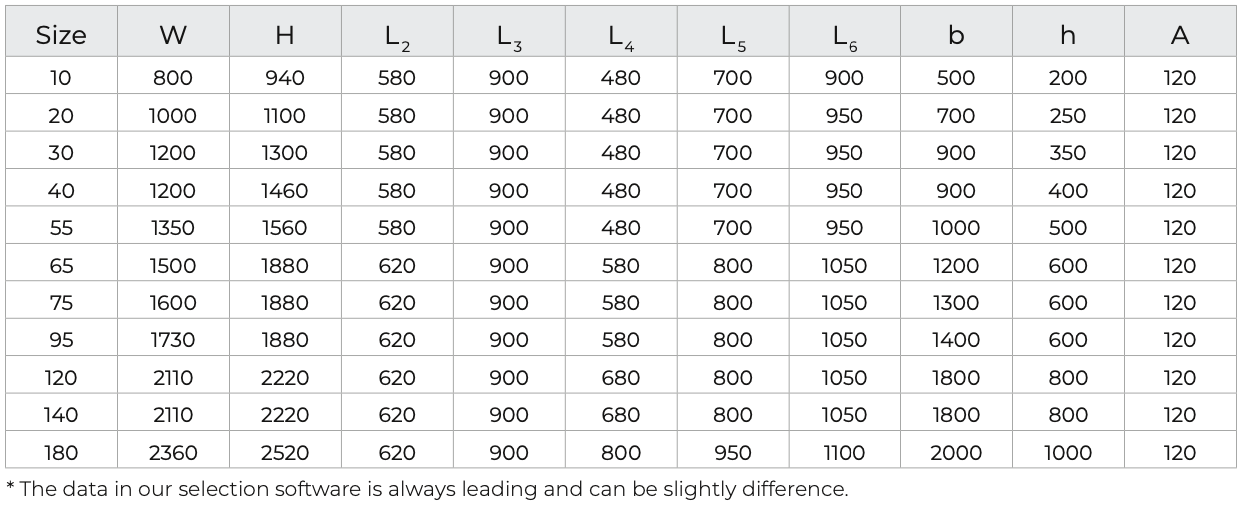

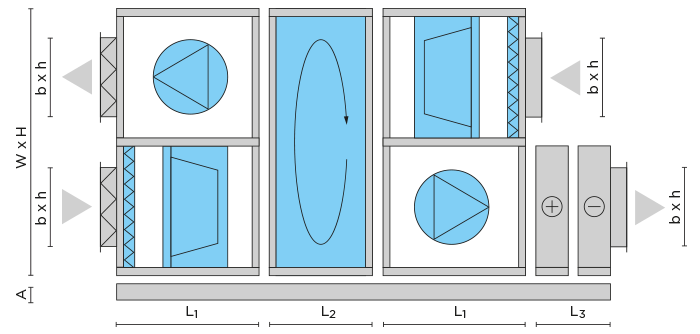

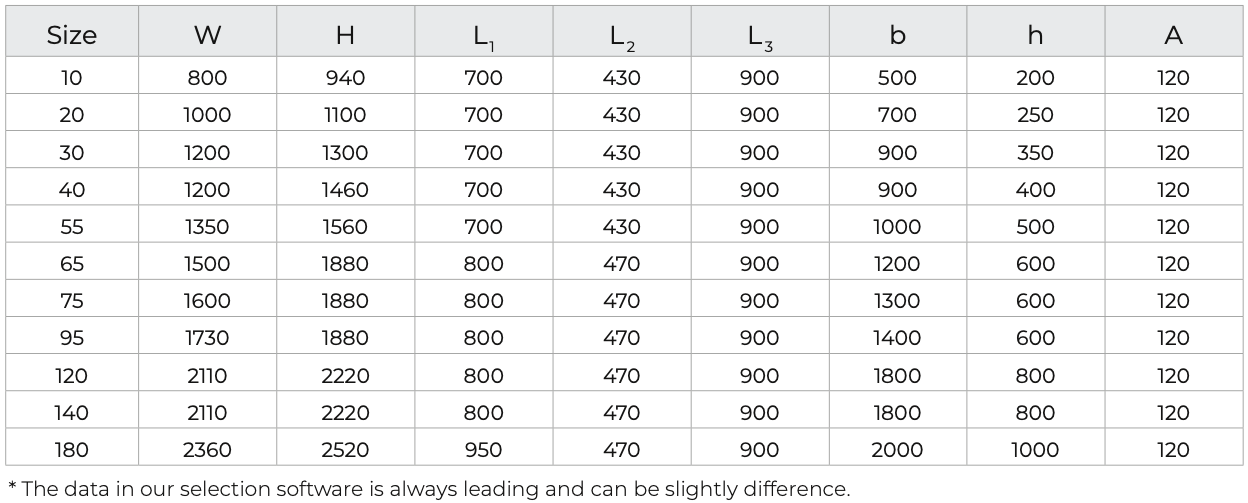

Afmetingen AVS Rotor WTW

Afmetingen AVS Rotor WTW

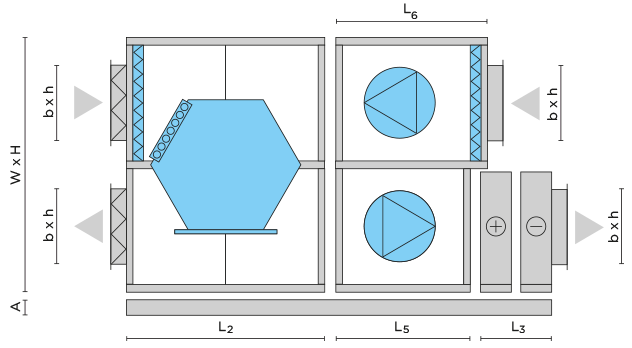

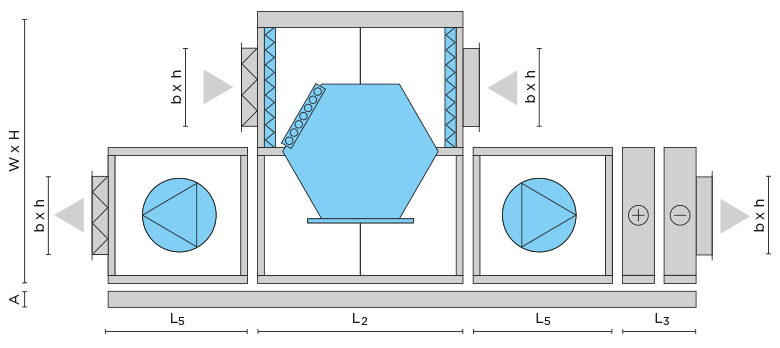

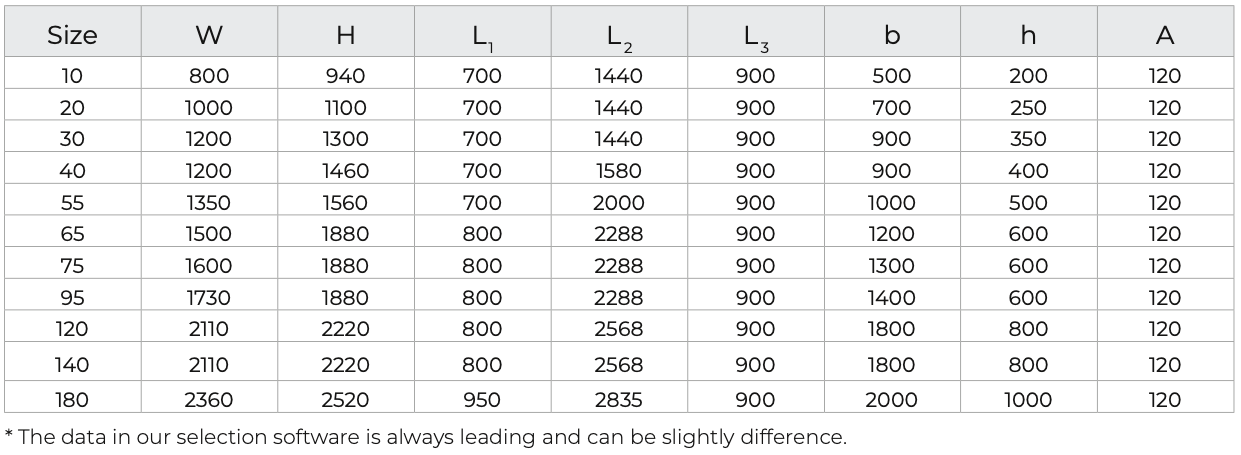

Afmetingen AVS CF tegenstroom WTW

Afmetingen AVS CF tegenstroom WTW

Afmetingen AVS CF tegenstroom WTW
