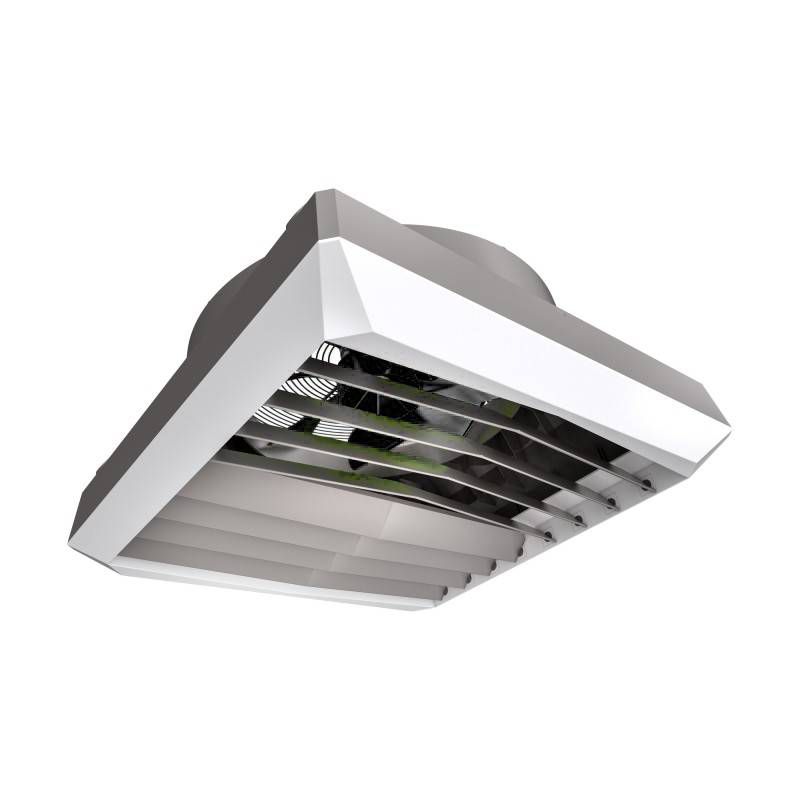

Stratificatie unit AC-25 incl. wand en plafondbeugels
Vragen?
Wilt u een offerte ontvangen van dit product of heeft u vragen?
- Telefonisch+31 35 369 0520
- E-mailsales@air-transfer.nl
Productinformatie
- Middels de beweegbare luchtgeleiding-schoepen kan de luchtrichting worden ingesteld
- Installatie middels een wandconsole of ophangbeugels aan het plafond
- Geschikt voor ruimtes met een inhoud tot 1500 m3
- Onderhoudsarm
- 3 jaar garantie!
Specificaties
- Warmte circulatie unit AC-25
- Afmetingen 530 x 530 x 300 / *517mm L x B x D (* inclusief montageconsole)
- Luchtvolume in 3 standen regelbaar tot 1150 - 1730 - 2200 m3/h
- Luchtstroom horizontaal 7 meter
- Luchtstroom verticaal 5 meter
- Voeding 1 ~ / 230V / 50Hz
- Opgenomen vermogen 115 W, 0.53 A
- Zeer geluidsarm
- Gewicht netto zonder water 18 kg
- Voeding 1 fase 230 V, 50 Hz
- Ventilator toerental 1200 rpm
- Motorbescherming IP 54
- Kleuren. Voorkant: RAL 9016 verkeerswit, achterkant + console: RAL 7036 platinagrijs.
Leveringsomvang
- Warmte circulatie unit AC-25
- Plafondmontage bevestiging
- Electrisch schema
- Download manual via QR code
(Altijd) meebestellen
- Bedieningsapparatuur
Bijlagen
Hier staan alle bijlagen van dit artikel. Klik op het icoon om een bijlage te downloaden.
 |
Elektrisch schema |
|
Algemeen |
|
Technische documentatie |
|
Montage set |
Werking
Warme lucht is lichter dan koude lucht en stijgt op. In een gesloten, ongeventileerde ruimte zal warme lucht altijd naar het plafond opstijgen en daar blijven hangen, terwijl koude lucht op vloerhoogte zal blijven. Dit natuurverschijnsel leidt tot thermische stratificatie van de lucht door de opeenvolging van luchtlagen van verschillende temperatuur, die steeds hoger wordt naarmate men dichter bij het plafond van de ruimte komt. In hoge ruimtes (magazijnen, bedrijfsruimtes, loodsen) is er een groot temperatuurgradiënt (verschil) tussen de vloer en het plafond (tot 10°C verschil), die evenredig is aan de hoogte onder het plafond.
Op een hoogte van meer dan 4 m boven de vloer zal de warme lucht spontaan naar boven (plafond, dak) stromen wat een stijging van de luchttemperatuur oplevert van ongeveer 1,5°C per meter in de hoogte. Door zeer efficient de opstijgende warme lucht terug te drukken verlagen we de energiekosten en wordt energieverspilling zoveel mogelijk verminderd. Dit systeem is een efficiënte ondersteuning van het bestaande verwarmingssysteem. Er is minder vermogen nodig voor het verwarmen van hoge ruimten en het werkcomfort wordt in de winter en in de zomer sterk verbeterd.
